Siłownik SIEMENS ogrzewanie podłogowe STA63 głowica podłogówka GERMANY

SIEMENS

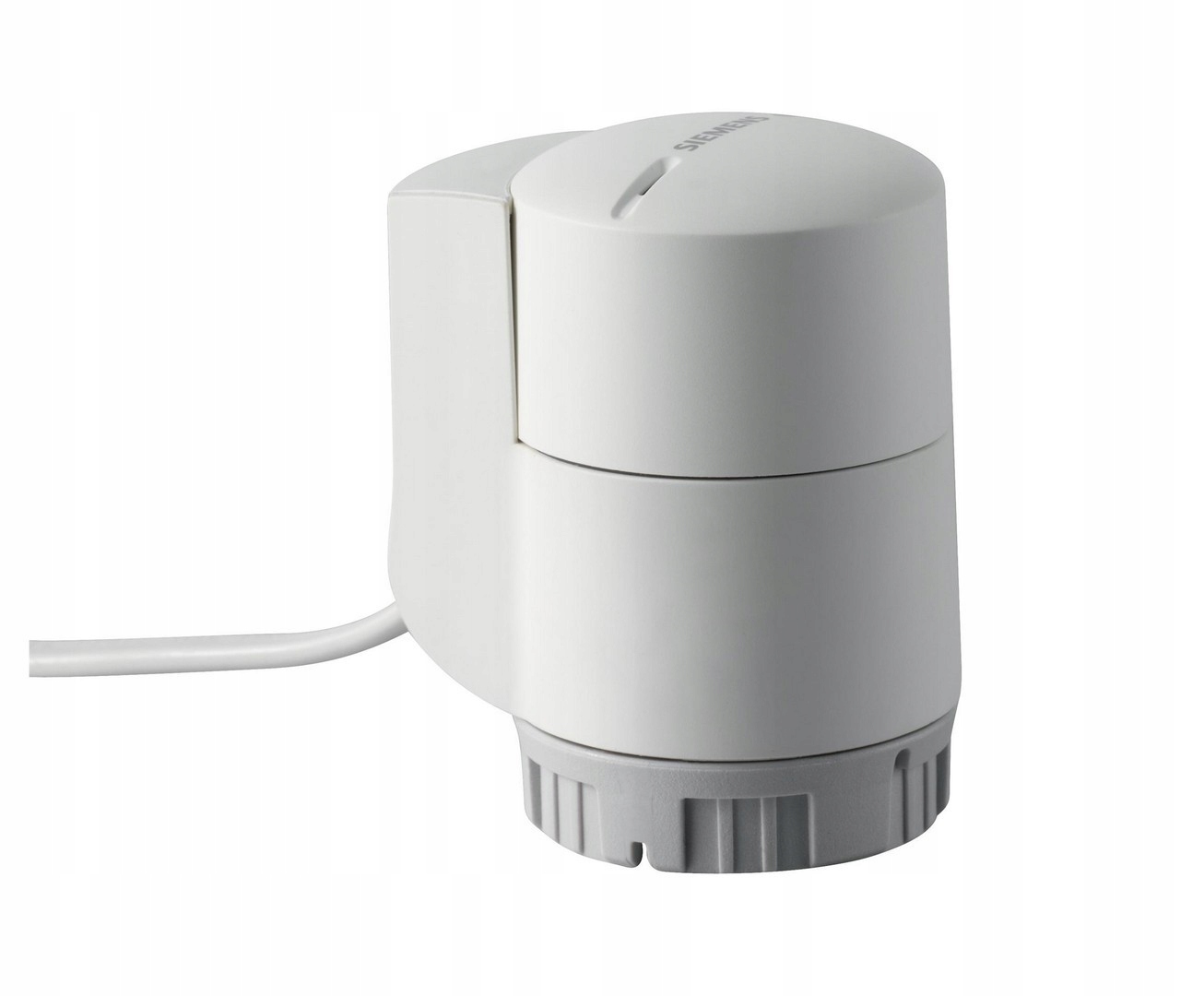

• SIEMENS STA63
• –
• Siłownik elektrotermiczny STA 63
• –
• symbol: S55174-A104
• –
• Acvatix to rozległa gama zaworów i siłowników do stosowania na poziomie generowania,
• dystrybucji i odbioru zarówno ciepła oraz chłodu, a także w węzłach ciepłowniczych.
• W ten sposób, Acvatix spełnia wszystkie wymagania spotykane w dziedzinie HVAC,
• a dodatkowo w aplikacjach chłodniczych i przemysłowych.
• Niezawodne i ekonomiczne zawory i siłowniki Siemens dla każdej instalacji HVAC
• –
• zalety:
• – Kompleksowa gama produktów zapewniających prostotę wyboru, montażu i uruchomienia
• – Wyjątkowa różnorodność rozwiązań do wszystkich rodzajów instalacji hydraulicznych oraz zastosowań (instalacje ogrzewania, chłodzenia, wody lodowej, wody pitnej oraz układy parowe) – Wysoka sprawność energetyczna, dzięki szybkości i dokładności regulacji
• – Ochrona inwestycji dzięki wytrzymałej konstrukcji, wysokiej niezawodności oraz kompatybilności wstecznej
• – Inteligentny komfort dzięki prostocie obsługi, sygnalizacji stanu pracy i położenia
• –
• do zaworów grzejnikowych, zaworów strefowych i zaworów Kombi PICV

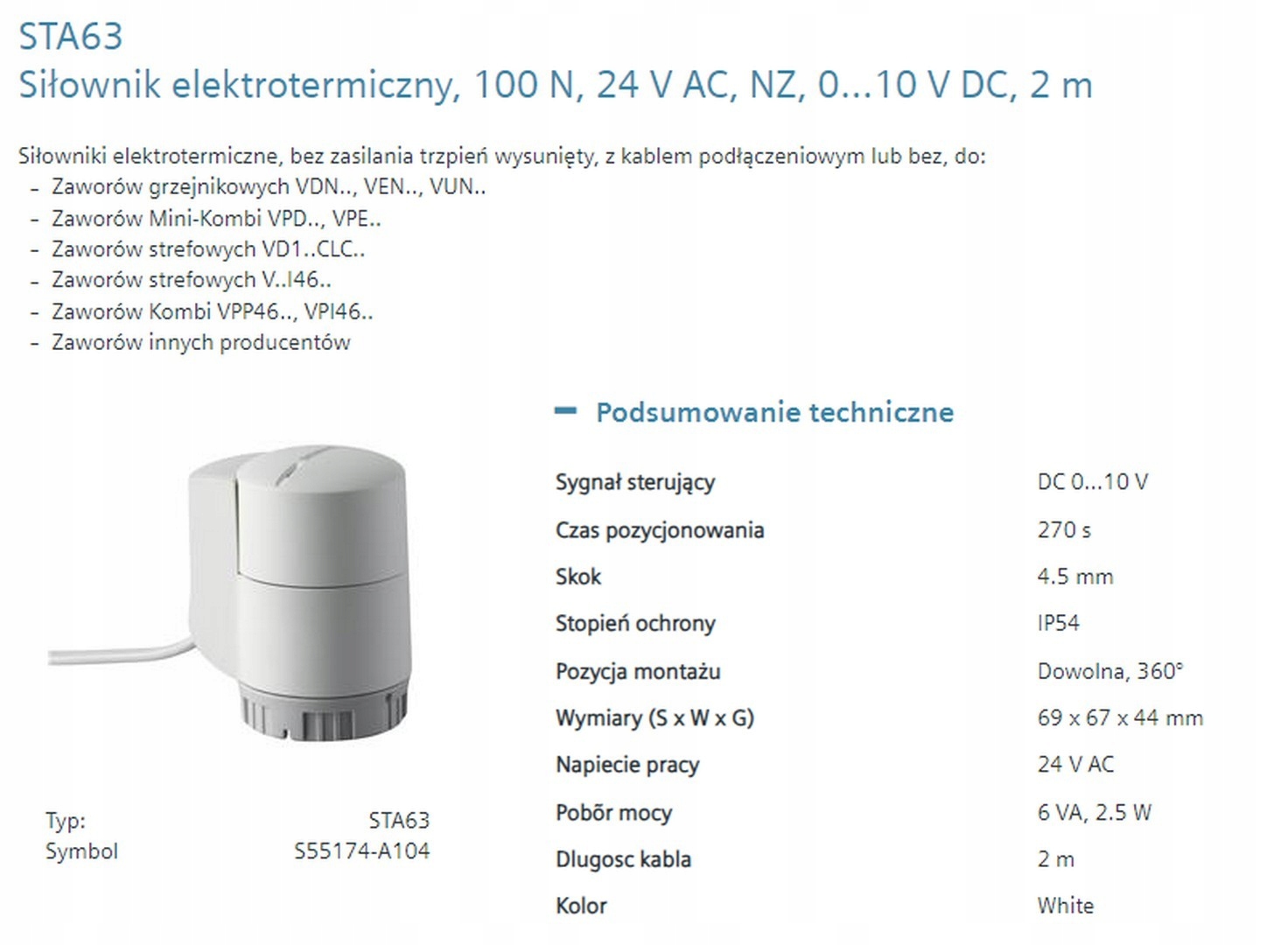

• Skok: 4,5 mm
• siła: 100 N
• Sterowanie: 0…10 V DC
• Czas przejścia: 270 s
• napięcie zasilające 24V AC
• kabel połączeniowy 2m
• wersja NC (normalnie zamknięty)
• Trwała konstrukcja, bezobsługowa i bezgłośna
• Bezpośredni montaż na zaworach z gwintem M30x1,5 mm
• –
• Stosowane wewnątrz pomieszczeń.
• ● Do zaworów firmy Siemens:
• – Zawory grzejnikowe: VDN.., VEN.., VUN..
• – Zawory strefowe: VD1..CLC.., V.P47..
• – Zawory strefowe: V..I46..
• – PICV: VPP46.., VPI46.., VQP46.., VQI46..
• – Zawory mini PICV (MCV): VPD.., VPE..
• –
• Działanie siłownika
• Siłowniki elektrotermiczne STA.. i STP.. pracują bezgłośnie i nie wymagają
• konserwacji. Kiedy sygnał sterujący zostaje doprowadzony do siłownika, temperatura
• elementu grzejnego wzrasta, co powoduje rozszerzanie materiału rozszerzalnego.
• Przenosi on skok bezpośrednio na zamontowany zawór.
• Zawór zaczyna się otwierać po wstępnym podgrzaniu trwającym 1,5 minuty jeśli
• element grzejny został włączony w stanie zimnym (temperatura pokojowa), a skok
• maksymalny osiąga po upływie następnych około 3 minut (24 V).

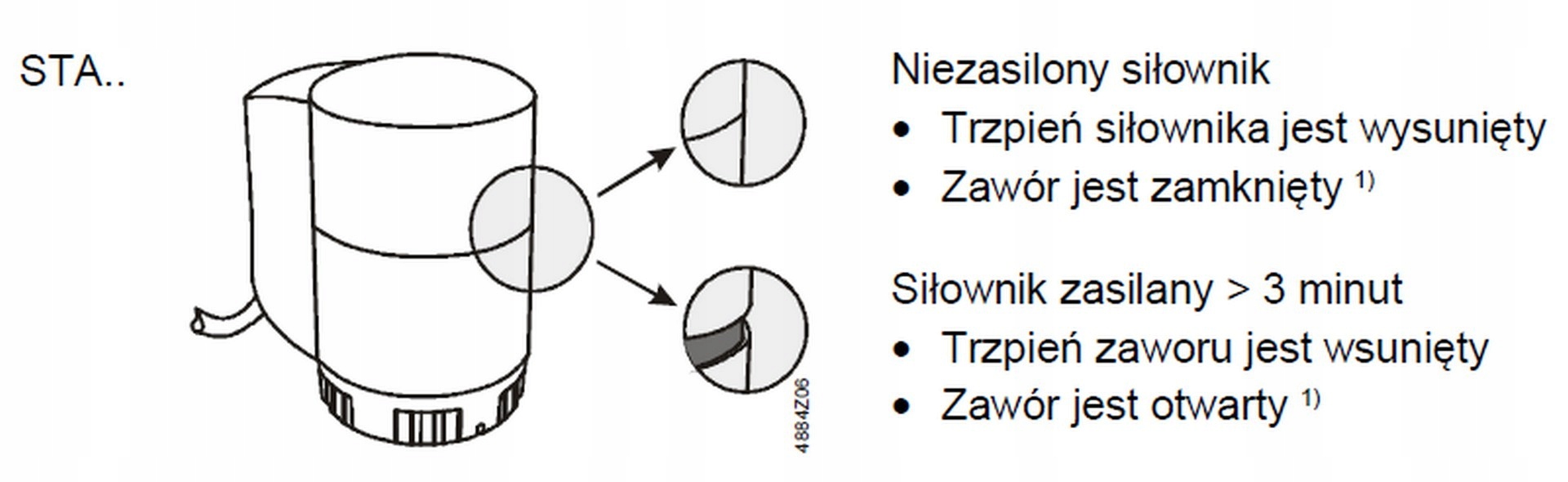

• Po wyłączeniu zasilania, element rozszerzalny stygnie i sprężyna zamyka zawór.
• –
• Trzpień siłownika wsuwa się, a zawór grzejnikowy jest otwierany przez sprężynę.
• Położenie trzpienia jest proporcjonalne do sygnału sterującego 0…10 V DC. Trzpień
• siłownika wysuwa się po wyłączeniu zasilania, a zawór grzejnikowy zostaje zamknięty.
• W przypadku zaniku sygnału sterującego, siłownik ustawia się w położeniu
• odpowiadającym 50% skoku.
• Siłowniki sterowane sygnałem 0…10 V DC obsługują różne tryby pracy; patrz punkt o
• ustawieniach przełączników DIP.
• –
• ● Do zaworów innych producentów:
• – Montaż bezpośredni: Honeywell/MNG, Heimeier, Watts (Cazzaniga), Oventrop
• –
• Wersja NZ
• Trzpień siłownika STA.. jest wysunięty przy braku zasilania – wymagany zawór NO
• –
• MADE IN SWITZERLAND
• NOWY
• –
• –

ID 942

• napięcie: 24V

• SIEMENS STA63
• –
• Siłownik elektrotermiczny STA 63
• –
• symbol: S55174-A104
• –
• Acvatix to rozległa gama zaworów i siłowników do dystrybucji i odbioru zarówno ciepła oraz chłodu, a także w węzłach ciepłowniczych
• –
• do zaworów grzejnikowych, zaworów strefowych i zaworów Kombi PICV
• Skok: 4,5 mm
• siła: 100 N
• Sterowanie: 0…10 V DC
• Czas przejścia: 270 s
• napięcie zasilające 24V AC
• kabel połączeniowy 2m
• wersja NC (normalnie zamknięty)
• Trwała konstrukcja, bezobsługowa i bezgłośna
• Bezpośredni montaż na zaworach z gwintem M30x1,5 mm
• –
• MADE IN SWITZERLAND
• NOWY
• –
• –

ID 942
